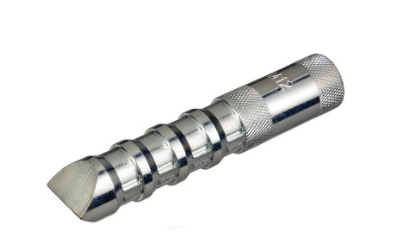

イーグルアンカー

接着系アンカー・注入方式の専用製品として開発しためねじタイプのイーグルアンカーは接着系樹脂の能力を最大限に発揮させコンクリート孔内に強固に定着します。
めねじタイプならではの不陸調整、取付物の着脱等、数々の機能性をご活用ください。

POINT!!表面に施した環状凹溝のテーパー部位が引抜力に抗するクサビ効果を発揮し、固着強度が増加します。

施工方法

有機系

①穿孔

①穿孔

コンクリートへの穿孔はサイズ表に記載の所定の径と深さで行ってください。
②清掃

②清掃

孔内の切粉をダストポンプ、ブラシなどで2~3回繰り返し清掃してください。
③定着用樹脂注入

③定着用樹脂注入

孔底から順次、樹脂を注入。注入の目安はPDF表をご覧ください。
④挿入

④挿入

専用キャップをイーグルアンカーにセットし、ゆっくり廻しながら挿入してください。
⑤養生・定着 ​

⑤養生・定着 ​

樹脂硬化時間内の養生はイーグルアンカーを動かさないでください。樹脂硬化後、器物を取り付け施工完了。

無機系

①穿孔

①穿孔

コンクリートへの穿孔はサイズ表に記載の所定の径と深さで行ってください。
②清掃

②清掃

孔内の切粉をダストポンプ、ブラシなどで2~3回繰り返し清掃してください。
③定着用樹脂注入

③定着用樹脂注入

孔底から順次、樹脂を注入。注入の目安はPDF表をご覧ください。
④挿入

④挿入

六角ボルトをイーグルアンカーにセットし、ハンマーで軽く叩いて挿入してください。
⑤養生・定着 ​

⑤養生・定着 ​

樹脂硬化時間内の養生はイーグルアンカーを動かさないでください。樹脂硬化後、器物を取り付け施工完了。

施工例

製品一覧

EG-10 三価クロメート イーグルアンカー ローレット付 ミリネジ

EG-10 三価クロメート イーグルアンカー ローレット付 ミリネジ

商品コード : 2805100010
価格 : 394 円(税込433 円)
購入ページへ
EG-12 三価クロメート イーグルアンカー ローレット付 ミリネジ

EG-12 三価クロメート イーグルアンカー ローレット付 ミリネジ

商品コード : 2805100012
価格 : 645 円(税込710 円)
購入ページへ
EG-16 三価クロメート イーグルアンカー ローレット付 ミリネジ

EG-16 三価クロメート イーグルアンカー ローレット付 ミリネジ

商品コード : 2805100016
価格 : 1,020 円(税込1,122 円)
購入ページへ

製品表

有機系​

無機系​

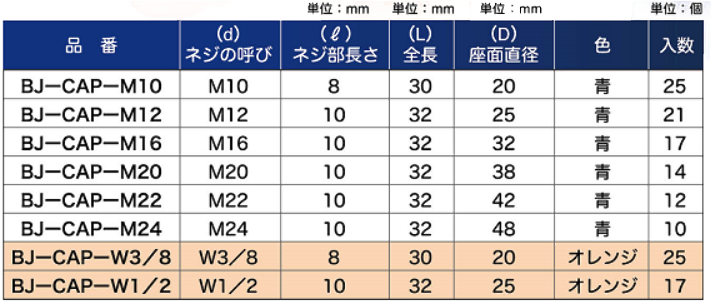

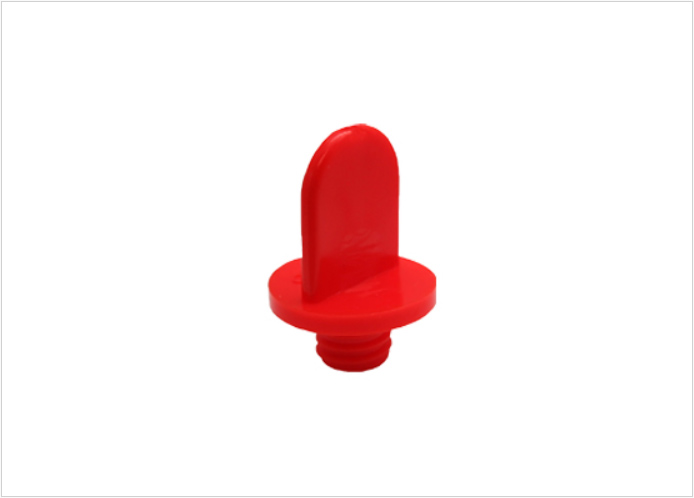

メネジ用防じんキャップ

メネジ用防じんキャップは、めねじ穴を防ぎゴミや雨水などからネジ部を保護します。イーグルアンカーと併用の場合は、ネジ穴に対する樹脂の入り込みを防ぎます。フランジ座面により面一での取付が可能です。
